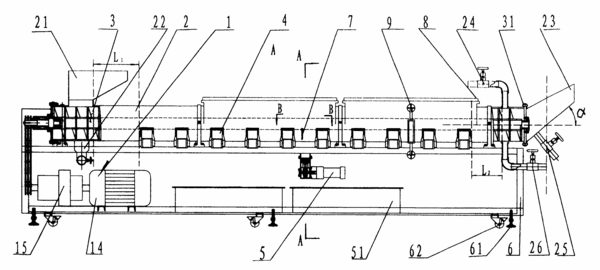

摘要：本發明主要涉及一種用于食品、制藥、化工等行業的萃取設備，尤其涉及微波逆流萃取裝置的結構。一種微波逆流連續萃取裝置，包括有萃取滾筒(2)，萃取滾筒(2)的一端設有進料斗(21)及萃取液出口(22)，另一端設有出渣口(23)及萃取液進口(24)；在萃取滾筒(2)上設有微波系統(4)，萃取滾筒(2)的內腔設有螺旋推進器(3)，由驅動裝置(1)驅動螺旋推進器(3)，其特征是所述的微波系統(4)設在萃取滾筒(2)的中部；螺旋推進器(3)的材料為非金屬材料。當萃取液充滿腔體后，微波系統(4)一端與進料斗(21)之間的腔體、微波系統(4)另一端與出渣口(23)之間的腔體就會封閉微波，使微波不會泄漏，省卻了抑制器，使結構更加簡單。本發明螺旋推進器與萃取滾筒同為水平設置，呈臥式結構，萃取后的渣子可以及時的排出，設計合理；萃取后的萃取液濃度相對比較高；省卻了抑制器，使結構更加簡單，降低了設備成本。
- 專利類型發明專利
- 申請人天水華圓制藥設備科技有限責任公司;
- 發明人李晟;
- 地址741018甘肅省天水市秦城區棗園路8號
- 申請號CN200510096079.3
- 申請時間2005年09月21日
- 申請公布號CN100423805C
- 申請公布時間2008年10月08日
- 分類號B01D11/02(2006.01);B01J19/12(2006.01);
