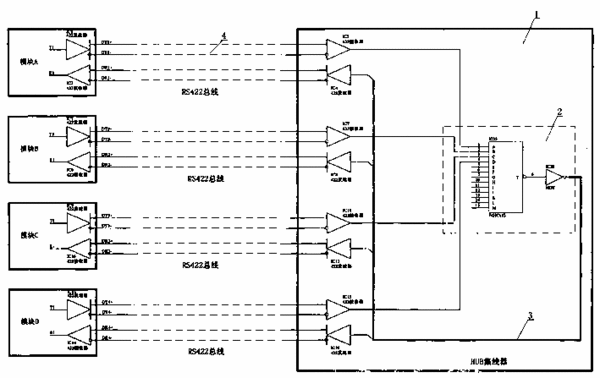

摘要：該發明公開了一種現場控制機內部模塊連接總線及實現方法，屬于自動化系統中的現場總線技術。該現場控制機內部模塊連接總線包括全雙工總線和集線器，全雙工總線與集線器連接作為集線器的輸入/輸出口；邏輯運算電路的多個輸入端分別與集線器的輸入連接，邏輯運算電路的輸出端通過一根總線與集線器的各輸出連接。該發明的實現方法是，外部模塊通過全雙工總線與集線器進行半雙工方式的數據交換；集線器將各模塊的輸入數據通過邏輯運算耦合到一條總線上，再經該條總線把數據發送到各模塊。該發明解決了現有技術中總線式連接可靠性差及冗余設計所造成的硬件雙重開銷，以及軟件復雜等缺點。該發明主要應用于自動化系統中現場控制模塊的連接及通訊。
- 專利類型發明專利
- 申請人清華同方股份有限公司;
- 發明人何國霖;董世運;卓明;戈彥霞;武芳瑛;
- 地址100084北京市2670信箱
- 申請號CN01134463.6
- 申請時間2001年11月05日
- 申請公布號CN1417695A
- 申請公布時間2003年05月14日
- 分類號G06F13/38;
