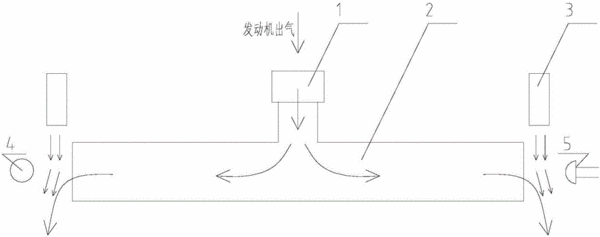

摘要：本發明公開了一種發動機出氣含機油量的測量裝置，包括：測量管，其為T形管，該T形管的中部管口為氣體入口，T形管的兩端為氣體出口；恒溫加熱管，其加熱溫度可調整，恒溫加熱管與氣體入口連接；兩個風簾機，其分別設置在測量管兩端的氣體出口的一側，風簾機通過吹出的氣流在測量管兩端的氣體出口處形成風簾；光源，其用來設置在測量管一端的氣體出口附近；以及光接收器，其用來設置在測量管另一端的氣體出口附近，光源發出的光經過測量管后由光接收器接收，光接收器根據不透光率N＝100*(1?B/A)與機油占氣體體積含量百分比關系曲線來顯示對應的機油占氣體體積含量百分比。該測量裝置結構簡單，操作簡單，測量精度能滿足研究開發的需要。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人楊劍;曾海波;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201611120608.3
- 申請時間2016年12月08日
- 申請公布號CN106546563A
- 申請公布時間2017年03月29日
- 分類號G01N21/61(2006.01)I;G01M15/10(2006.01)I;
