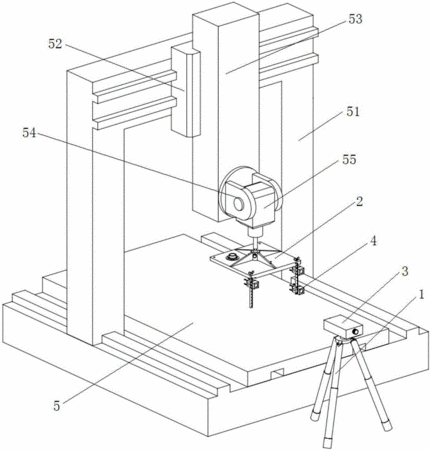

摘要：本發明公開涉及機械制造設計領域，具體涉及一種用于提高檢測機床平動軸誤差效率的激光干涉儀輔助夾具，其包括用于激光發射器安裝的第一夾具體和和用于反射鏡安裝的第二夾具體，第一夾具體從上到下依次包括調節云臺、激光發射器角度調節楔塊、支撐架，第二夾具體包括夾持軸桿、球形云臺、水平儀、安裝固定板、兩塊長方體定位塊、“L”型定位塊、多個第一圓柱鏡柄、第二圓柱鏡柄、磁性表座、反射鏡角度調節楔塊。該激光干涉儀輔助夾具能夠方便、快速對機床單軸、兩軸聯動或者多軸聯動軌跡直線定位誤差的檢測，適用于各類不同行程的機床平動軸誤差檢測，具有工具化的調節部件和程式化的調節過程，提高了檢測精度，具有廣闊的應用價值。
- 專利類型發明專利
- 申請人四川大學;成都飛機工業(集團)有限責任公司;
- 發明人王家序;楊勇;黃彥彥;周青華;宋智勇;熊青春;謝靖超;魏子淇;王洪樂;
- 地址610065 四川省成都市武侯區一環路南一段24號
- 申請號CN201710019520.0
- 申請時間2017年01月10日
- 申請公布號CN106546167A
- 申請公布時間2017年03月29日
- 分類號G01B9/02(2006.01)I;G01B11/00(2006.01)I;
