摘要：一種采用環保稀釋劑制備聚合物膜的方法，涉及采用離子液體為稀釋劑，利用熱致相分離法制備聚合物多孔膜的方法，其步驟如下：在耐高溫容器中加入質量百分比為15～70?wt%的聚合物和質量百分比為85～30?wt%的離子液體作為稀釋劑，攪拌加熱升溫并靜置脫泡后或采用雙螺桿擠出機混合后，制成聚合物均相鑄膜液；將鑄膜液刮涂成平板狀或通過噴絲頭紡制成中空纖維狀，然后浸入冷卻液中淬冷，固化成膜；將形成的膜浸入萃取劑中，將稀釋劑離子液體萃取出來，晾干后即制得聚合物多孔膜。本發明的特點是采用離子液體作為稀釋劑制備聚合物多孔膜，制備工藝簡單，過程綠色環保，制得的聚合物膜通量大，強度高，機械性能好。

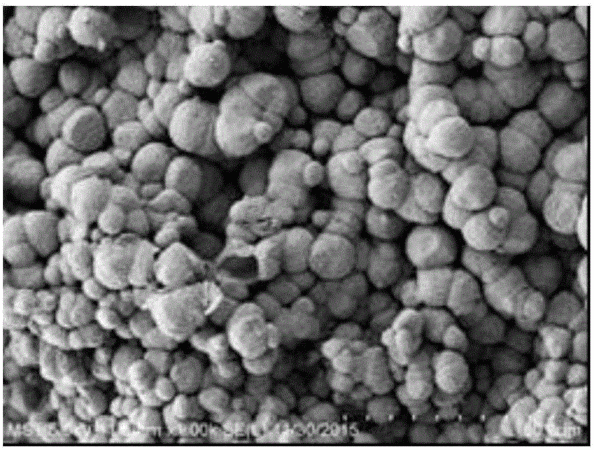

- 專利類型發明專利
- 申請人南京工業大學;
- 發明人崔朝亮;汪朝暉;汪效祖;岳娟;邢衛紅;范益群;徐南平;
- 地址210009 江蘇省南京市鼓樓區新模范馬路5號
- 申請號CN201611202261.7
- 申請時間2016年12月23日
- 申請公布號CN106512750A
- 申請公布時間2017年03月22日
- 分類號B01D67/00(2006.01)I;B01D69/06(2006.01)I;B01D69/08(2006.01)I;B01D71/06(2006.01)I;
教育裝備采購網在線客服
京公網安備11010802043465號
