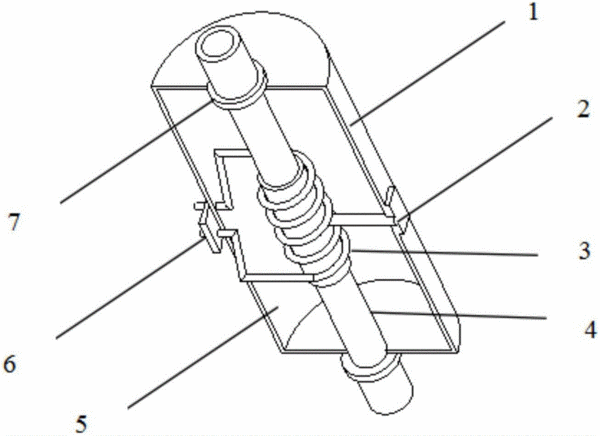

摘要:本發明公開了一種感應輔助電阻式連續超高溫石墨化爐,加熱工作溫度在2400~3000℃。包括石墨發熱體、銅電極、感應線圈、感應線圈電極、保溫材料、爐殼和測溫孔。整個爐體為臥式結構,石墨發熱體由三段等長的等靜壓石墨管通過螺紋連接組成,在石墨發熱體的兩端安裝有水冷式銅電極,在石墨發熱體中間段外面布置有與外部變頻感應電源連接的電磁感應線圈,石墨發熱體及感應線圈與爐殼之間填充保溫材料,爐殼上預留有測溫孔。本發明將電磁感應加熱引入到傳統的電阻式加熱中,不僅可以大幅度的縮短加熱時間,同時還可以有選擇的分段調控溫區,實現降低能耗的同時增加其功能;實現易損石墨發熱體的更換,顯著降低運行成本,實現工業化應用。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人李軒科;葉崇;言亞軍;黃東;李保六;劉洪波;劉金水;
- 地址410082 湖南省長沙市岳麓區麓山南路2號
- 申請號CN201610978814.1
- 申請時間2016年11月08日
- 申請公布號CN106498563A
- 申請公布時間2017年03月15日
- 分類號D01F9/12(2006.01)I;
