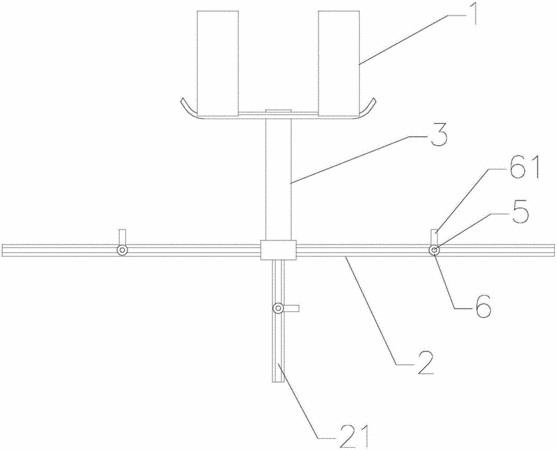

摘要：本發明公開了一種便攜鼓背架，其包括跨接在人體上的背架體、拼合而成的T形型材以及用于連接背架體和T形型材的連接桿，T形型材上表面向下凹陷形成有倒T形滑槽，倒T形滑槽內設有滑塊，滑塊上端固接有向上延伸且用于安裝便攜鼓的螺桿，螺桿上還套裝有用于將螺桿鎖緊在T形型材上的螺母，連接桿一端安裝在背架體前端下部，另一端向下傾斜設置并與T形型材固接。本發明中T形型材質量較輕，而且T形型材上形成有倒T形滑槽，通過與滑塊、螺桿和螺母的共同作用可以對便攜鼓進行較為快捷的安裝及調整；另外，連接桿傾斜向下設計，可以使得整個裝置的重心壓低，便攜鼓的高度則可以通過其固定在螺桿上的位置來進行調整。
- 專利類型發明專利
- 申請人天津市津寶樂器有限公司;
- 發明人吳定軍;
- 地址301804 天津市寶坻區海泰路1－2號
- 申請號CN201510528739.4
- 申請時間2015年08月25日
- 申請公布號CN106486102A
- 申請公布時間2017年03月08日
- 分類號G10G5/00(2006.01)I;
