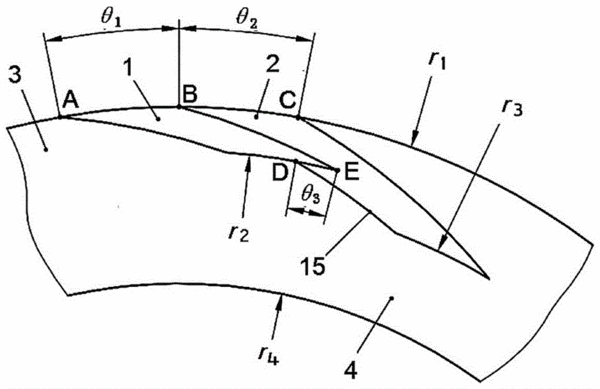

摘要：具有組合槽端面的密封環及機械密封裝置。在該密封環的密封端面上由具有端平面高度的隔離部分隔成均勻排布的型槽單元，各型槽單元中包括有長短兩個槽，其中兩個槽相鄰開口于密封環的周緣部，短槽和長槽在密封端面上延伸的槽端面分別處于密封環不同半徑的圓周處，且短槽的延伸槽端面與所鄰長槽的側壁相交疊；兩個槽中處于旋轉方向背風位的槽的軸向深度大于迎風位的槽的軸向深度。機械密封裝置中的靜止環和/或旋轉環采用該具有組合槽端面的密封環后，可大幅度提高端面流體膜的動壓效應，使密封端面上具有更大的開啟力、剛度及承載能力，尤以小間隙時的效果更為顯著。
- 專利類型發明專利
- 申請人西華大學;
- 發明人王和順;朱維兵;
- 地址610039 四川省成都市金牛區土橋金周路999號
- 申請號CN201611016454.3
- 申請時間2016年11月18日
- 申請公布號CN106439037A
- 申請公布時間2017年02月22日
- 分類號F16J15/34(2006.01)I;
