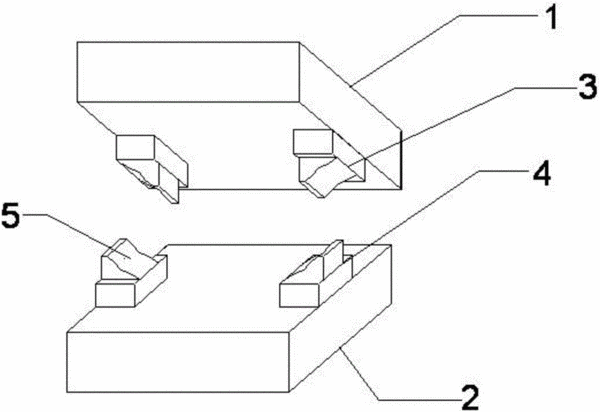

摘要：本發明公開了一種上模與下模的新型滑塊式導向結構，包括上模和下模，所述上模底部兩側設置有第一滑塊，所述下模頂部兩側與第一滑塊對應位置設置有第二滑塊，所述第一滑塊和第二滑塊均為斜楔形結構，所述第一滑塊和第二滑塊的導向滑面方向相反，所述下模內開設有容納腔，所述容納腔內安裝有彈性部件和基座，所述第二滑塊安裝在基座頂部，所述彈性部件安裝在基座的底部。本發明在使用時，采用滑塊式導向結構，通過上模和下模上的斜楔形滑塊來對上模和下模進行導向，通過電磁鐵裝置使得定位和導向變得容易實現，而且誤差小，保證了產品質量的穩定性，同時也延長了的使用壽命，經濟效益顯著。
- 專利類型發明專利
- 申請人湖南同心模具制造有限公司;湖南大學;
- 發明人章建輝;粟冬輝;黃鳳輝;楊旭靜;龔志輝;
- 地址410135 湖南省長沙市長沙縣江背鎮朱橋村
- 申請號CN201611065876.X
- 申請時間2016年11月28日
- 申請公布號CN106391880A
- 申請公布時間2017年02月15日
- 分類號B21D37/12(2006.01)I;
