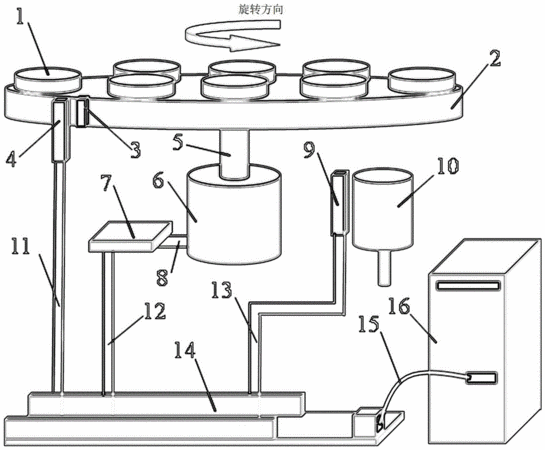

摘要：本發明一種X射線多晶衍射儀用自動換樣裝置，包括樣品板、樣品臺、磁鐵片、霍爾傳感器模塊、轉動軸、步進電機、電機驅動模塊、光敏電阻傳感器模塊、單片機和導線，樣品板在樣品臺上呈圓周形或扇形均勻分布，相鄰樣品板與樣品臺圓心連線的夾角角度為A；樣品臺以轉動軸與步進電機連接；光敏電阻傳感器模塊對衍射儀快門燈進行檢測，光敏電阻傳感器模塊與單片機相連，當衍射儀快門燈亮度由亮轉滅時，單片機控制步進電機把樣品臺按預設方向旋轉A角度；磁鐵片固定于樣品臺邊緣處，霍爾傳感器模塊與樣品臺邊緣相鄰，當樣品臺旋轉至霍爾傳感器被磁鐵片觸發時，觸發單片機復位并停止對樣品臺的旋轉；本發明能以較低成本實現X射線多晶衍射儀的自動換樣。
- 專利類型發明專利
- 申請人福州大學;
- 發明人鄭振環;李強;
- 地址350108 福建省福州市閩侯縣上街鎮大學城學園路2號福州大學新區
- 申請號CN201610841586.3
- 申請時間2016年09月22日
- 申請公布號CN106383134A
- 申請公布時間2017年02月08日
- 分類號G01N23/20(2006.01)I;
