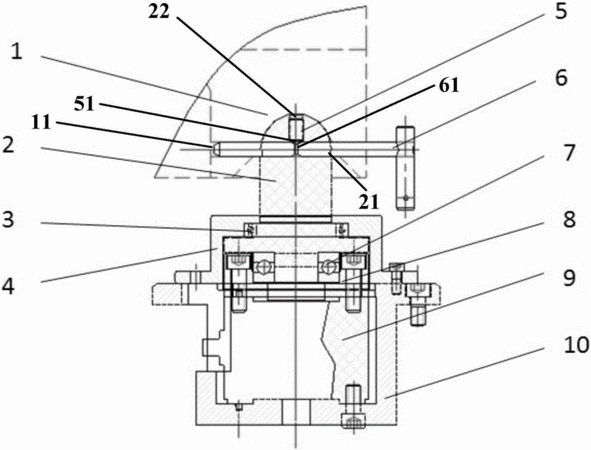

摘要：本發明公開了一種插銷式防逃逸工藝接頭及應用該插銷式防逃逸工藝接頭實現飛機工藝部件的對接和調姿的防逃逸工藝接頭連接方法。所述工藝接頭包括：球窩，其安裝在飛機工藝部件上并形成有第一銷孔；球頭，其通過底座安裝于定位器上并與所述球窩配合接觸，所述球頭上形成有第二銷孔；插銷，其在所述球窩與球頭貼合到位時貫穿所述第一銷孔和所述第二銷孔；其中，所述工藝接頭還包括自適應調節裝置，其與所述球頭固定連接以促使所述球頭自動調節在所述球窩中的位置偏差。根據本發明的插銷式防逃逸工藝接頭可吸收定位器重復入位時的航向偏差，通過與數字化自動裝配系統配合使用，可實現工藝部件在裝配過程中高效率、高精度的調姿與對接。
- 專利類型發明專利
- 申請人中國商用飛機有限責任公司;上海飛機制造有限公司;浙江大學;
- 發明人姜麗萍;李汝鵬;沈立恒;黃穩;周慶慧;陳立省;邊桯;
- 地址200120 上海市浦東新區張楊路25號
- 申請號CN201510366832.X
- 申請時間2015年06月29日
- 申請公布號CN106314820A
- 申請公布時間2017年01月11日
- 分類號B64F5/00(2006.01)I;F16C11/06(2006.01)I;
