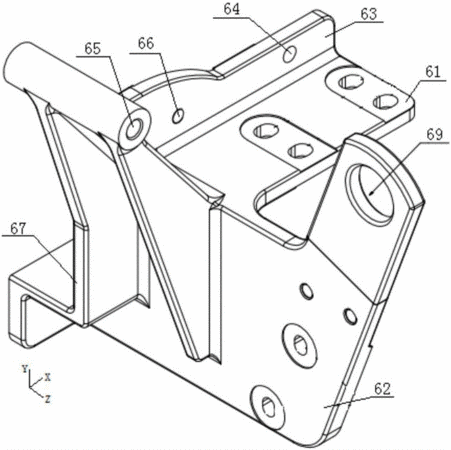

摘要：本發明公開了一種發動機前端單發電機的支架，支架包括：水平板，其固定在發動機的節溫器座上；第一豎直板，其平行于Y?Z平面，且水平板和第一豎直板的前側面平齊，第一豎直板固定在發動機的氣缸蓋側面上；豎直的突出部，其設置在水平板的頂面上，突出部的左部設有立板安裝孔；第二豎直板，其平行于X?Y平面，且位于水平板的前側面與第一豎直板的前側面的交線的右側，第二豎直板的右上角設有發電機安裝孔，發電機的右側通過發電機安裝孔固定在第二豎直板上；立板，其下端通過立板安裝孔固定在突出部上，發電機的左側固定在立板的上端。本發明將輪系中發電機皮帶輪、惰輪和張緊輪集成在同一個支架上，輪系共面度好，大大減小了皮帶故障率。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人李洋;田小淵;王勇明;蒙永霞;蘇海明;陳修文;吳天華;文江紅;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201610770066.8
- 申請時間2016年08月30日
- 申請公布號CN106194419A
- 申請公布時間2016年12月07日
- 分類號F02B63/04(2006.01)I;F02B67/06(2006.01)I;F02B77/00(2006.01)I;
