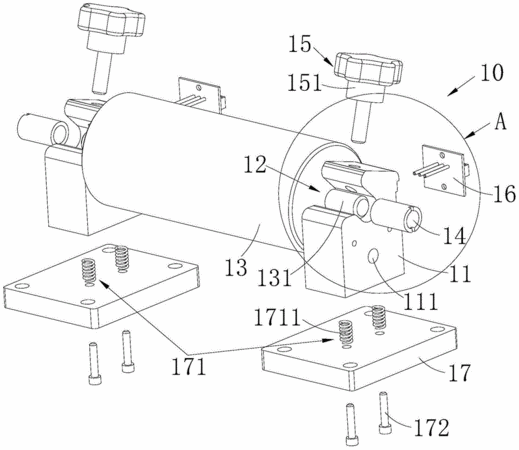

摘要：本發明涉及電池測試設備的技術領域，提供大電流極柱型電池夾具，包括兩支撐座，兩支撐座上分別開設有凹槽，凹槽具有圓滑曲面及兩個平面，電池兩端極柱上分別套設有套管，兩套管分別架設于曲面上，支撐座上插設有用于調節套管與曲面接觸應力的調節部件以及與曲面電性連接且用于測量電池電壓電流參數的電路板。由于上述大電流極柱型電池夾具將套管架設于曲面上，并通過調節部件的調節作用，加大套管與曲面的接觸應力，使得套管與曲面的接觸更為緊密，接觸面積更大，接觸阻抗更小，大電流過流能力可靠，其保證了電流、電壓參數采集的準確性，且自動化程度高、適于批量使用。
- 專利類型發明專利
- 申請人深圳市瑞能實業股份有限公司;
- 發明人毛廣甫;
- 地址518000 廣東省深圳市南山區留仙大道同富裕工業城2號廠房4樓
- 申請號CN201510075697.3
- 申請時間2015年02月12日
- 申請公布號CN105990701A
- 申請公布時間2016年10月05日
- 分類號H01R4/48(2006.01)I;G01R1/04(2006.01)I;
