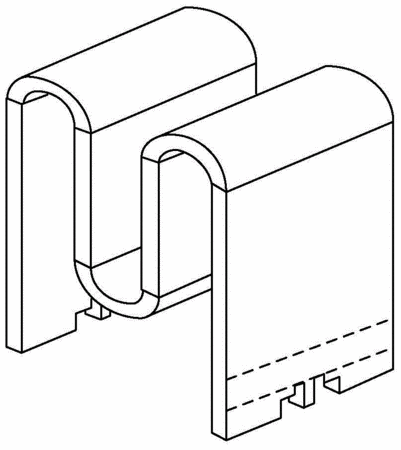

摘要：本發明屬于電參量測量技術領域，提供了一種印刷電路板的分流元件，該分流元件由條狀金屬片彎曲而成，條狀金屬片上相對的第一端和第二端分別開有至少一個豁口，以使得第一端被分隔成至少一個第一類引腳和至少一個第二類引腳，第二端被分隔成至少一個第三類引腳和至少一個第四類引腳，且第一類引腳的寬度大于第二類引腳的寬度，第三類引腳的寬度大于第四類引腳的寬度。該分流元件是由條狀金屬片一體成型加工而成，結構簡單，無需對制成品進行調阻，使得制程得以簡化；同時，由于減少了現有的端片部分，因而可根據實際需要對阻值進行調大或調小，靈活性強；另外，由于無需焊接工序，具有溫漂小的優點。
- 專利類型發明專利
- 申請人深圳市瑞能實業股份有限公司;
- 發明人毛廣甫;
- 地址518000 廣東省深圳市南山區留仙大道同富裕工業城2號廠房4樓
- 申請號CN201310535796.6
- 申請時間2013年10月31日
- 申請公布號CN103559968B
- 申請公布時間2017年01月11日
- 分類號H01C10/06(2006.01)I;H05K1/02(2006.01)I;H01R13/02(2006.01)I;
