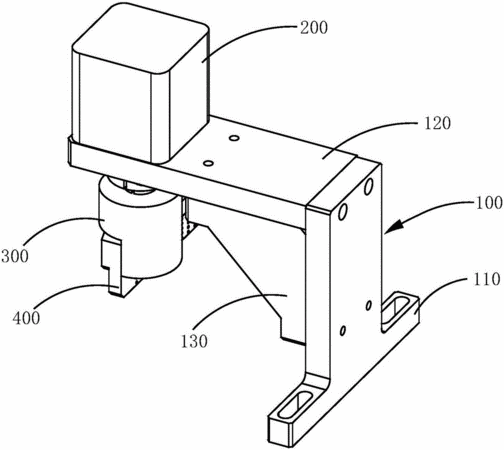

摘要：本發明涉及一種用于雙面邦定的翻轉裝置，包括：支架；驅動電機，設置在所述支架上；轉接軸，套設于所述驅動電機的輸出軸；吸附機構，可拆卸連接于所述轉接軸上，用于對已完成單面邦定的柔性電路板吸附固定直至所述驅動電機帶動所述吸附機構旋轉180度后完成柔性電路板另一面的邦定。上述用于雙面邦定的翻轉裝置，邦定機對柔性電路板的一面邦定完成后，通過驅動電機帶動吸附機構做轉動，可以由吸附機構吸附固定再旋轉180度即可對柔性電路板的另一面進行邦定，整體結構簡單、加工效率高，雙面邦定的精度高，能適應市場的對雙面邦定的高精度要求。
- 專利類型發明專利
- 申請人深圳市聯得自動化裝備股份有限公司;
- 發明人胡金;曾強;
- 地址518100 廣東省深圳市寶安區大浪街道大浪社區同富邨工業園A區3棟1-4層
- 申請號CN201610349914.8
- 申請時間2016年05月24日
- 申請公布號CN105934107A
- 申請公布時間2016年09月07日
- 分類號H05K3/32(2006.01)I;
