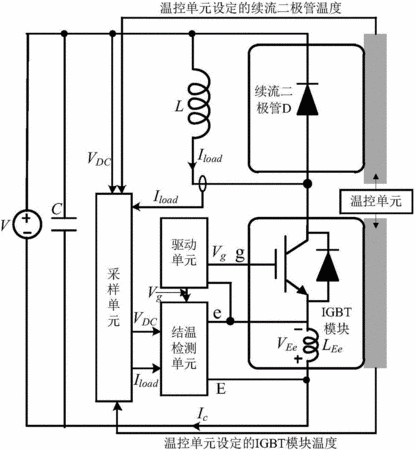

摘要：本發明公開了一種大功率IGBT模塊運行結溫的在線檢測系統及其檢測方法，其利用具有近似線性負溫度依耐性的IGBT模塊最大集電極電流下降率作為器件的結溫傳感參量，并結合目前主流大功率IGBT模塊的開爾文發射極封裝概念，在IGBT模塊的關斷過程中，將大集電極電流變化信息轉化成器件內部雜散電感上的感應電壓信息。本發明不需要額外的高壓無源輔助元件，在驅動電路發送關斷信號的同時，開始捕獲IGBT模塊集電極電流變化率引起的感應電壓，并提取其峰值，具有較高的精度和實時性。
- 專利類型發明專利
- 申請人浙江大學;
- 發明人李武華;陳玉香;羅浩澤;王祥;周宇;何湘寧;
- 地址310027 浙江省杭州市西湖區浙大路38號
- 申請號CN201610308898.8
- 申請時間2016年05月10日
- 申請公布號CN105910730A
- 申請公布時間2016年08月31日
- 分類號G01K13/00(2006.01)I;G01R31/26(2014.01)I;
