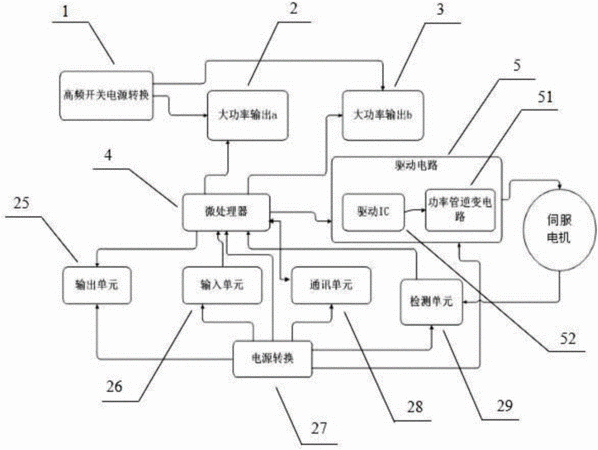

摘要:本發明的目的是提供一種伺服驅動器,電源轉換的輸入是外部提供的直流電源,分別輸出給微處理器、驅動電路,微處理器的輸入為電源轉換,輸出給驅動電路,高頻開關電源轉換分別與大功率輸出a和大功率輸出b電連接,微處理器分別與大功率輸出a和大功率輸出b電連接,高頻開關電源轉換將外部提供的直流電源分別輸入給大功率輸出a和大功率輸出b,微處理器通過產生PWM占空比可調的脈沖信號分別輸入給大功率輸出a和大功率輸出b,大功率輸出a和大功率輸出b輸出給外部大功率部件。本發明的伺服驅動器,實現了伺服驅動器直接驅動外部的功率可調的大功率部件,不必再另外配備電源,節約成本,增加便利性。
- 專利類型發明專利
- 申請人上海華銘智能終端設備股份有限公司;
- 發明人張亮;梅澤高;費永剛;馮秀波;
- 地址201613 上海市松江區茸北工業區施惠路北側
- 申請號CN201610416185.3
- 申請時間2016年06月14日
- 申請公布號CN105897074A
- 申請公布時間2016年08月24日
- 分類號H02P6/08(2016.01)I;
