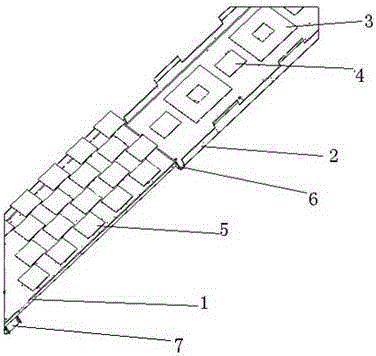

摘要：本發明提出一種多系統多端口基站天線共反射板，包括TD-LTE系統反射板主體、GSM和DCS系統反射板主體以及對應的輻射元。TD-LTE系統反射板主體與GSM和DCS系統反射板主體采用上下排列方式，中間使用連接折彎進行連接，且高度以及折彎角度可根據不同需求進行調節，TD-LTE系統輻射邊界反射板主體上放置四列天線輻射體，四列之間用列擋板隔開，側邊位于反射背板主體兩側，GSM和DCS系統反射板主體上放置兩列天線輻射元，GSM和DCS系統輻射元采用共軸設計方案。本發明結構簡單，成本低廉，對不同系統之間信號耦合導致波束畸變有明顯改善作用，并能單獨調整天線輻射體到天線罩的距離，靈活改變天線的輻射性能，避免不同系統在同一平面內產生互耦。
- 專利類型發明專利
- 申請人武漢虹信通信技術有限責任公司;
- 發明人田佰文;丁勇;孫彥明;楊文博;王敏;
- 地址430073 湖北省武漢市江夏區藏龍島譚湖二路1號
- 申請號CN201610169286.5
- 申請時間2016年03月23日
- 申請公布號CN105703080A
- 申請公布時間2016年06月22日
- 分類號H01Q15/14(2006.01)I;H01Q19/185(2006.01)I;
