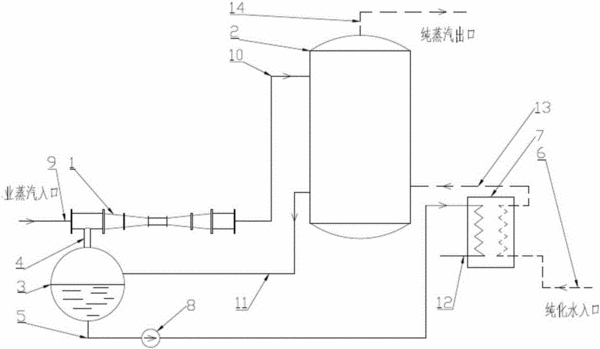

摘要:本發明公開了一種帶蒸汽噴射器的高效純蒸汽發生系統。該系統由蒸汽噴射器、純蒸汽發生器、閃蒸罐、乏蒸汽回用管、冷凝水排水管、純化水入水管、預熱器、冷凝水泵、工業蒸汽引入管、蒸汽輸入管、冷凝液排出管、冷凝廢水排出管、純化水輸入管、純蒸汽產出管等部分組成。蒸汽噴射器對工業蒸汽減溫減壓,同時抽取閃蒸罐中的乏蒸汽回用,在擴壓管中混合,使乏蒸汽增溫增壓;閃蒸罐內冷凝液閃蒸為冷凝水及乏蒸汽;預熱器利用冷凝水余熱加熱純化水;純蒸汽發生器作為工業蒸汽與純化水換熱場所,產生最終的純蒸汽產品。本發明可降低生產單位純蒸汽的工業蒸汽消耗量,達到充分利用蒸汽余熱、提高純蒸汽生產經濟性的目的。
- 專利類型發明專利
- 申請人浙江大學;
- 發明人鐘崴;陸爍瑋;胡亞才;孫志堅;
- 地址310027 浙江省杭州市西湖區浙大路38號
- 申請號CN201610205664.0
- 申請時間2016年04月01日
- 申請公布號CN105698154A
- 申請公布時間2016年06月22日
- 分類號F22B33/00(2006.01)I;F22B37/00(2006.01)I;F22D1/36(2006.01)I;
