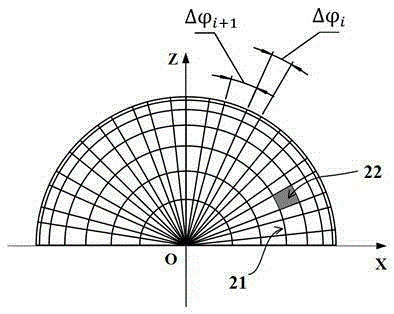

摘要：本發明涉及一種非成像透鏡的設計方法，照明的區域為矩形區域，采用分組的樣本曲線構造透鏡出射表面，每兩條樣本曲線為一組，分為主樣本曲線和輔助樣本曲線，將光源輻射空間和照明區域細分為光通量對應相等的單元，在離散的光線與受照區域網格節點之間建立對應關系，根據主樣本曲線上各樣本點處的入射和出射光線求解主樣本曲線和輔助樣本曲線上所有樣本點的坐標，擬合得到所有樣本曲線，再求出通過所有樣本曲線的自由曲面，作為透鏡出射表面。本方法能夠減小透鏡表面法線方向的偏差，使照明區域內光通量的實際分布與預期分布更加一致，提高照明均勻度和能量利用率。透鏡表面沒有曲率突變的過渡連接面，便于制造。
- 專利類型發明專利
- 申請人上海理工大學;上海寶臨防爆電器有限公司;
- 發明人施偉斌;翁振克;蘇勝君;張學寧;樂燕芬;
- 地址200093 上海市楊浦區軍工路516號
- 申請號CN201610060403.4
- 申請時間2016年01月28日
- 申請公布號CN105652438A
- 申請公布時間2016年06月08日
- 分類號G02B27/00(2006.01)I;
