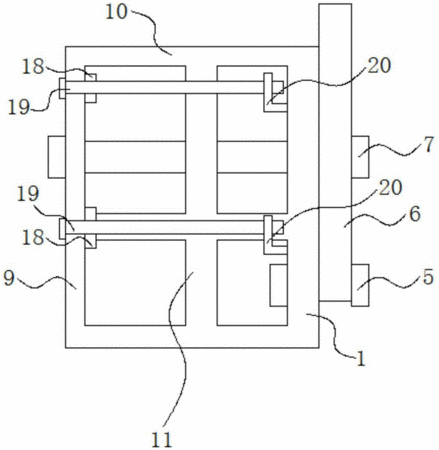

摘要：本發明提供一種可調式沖壓護位裝置，包括多個前側板以及后側板，前側板上設有擋板，前側板、后側板上部連接有上平板，前側板上設有第一滑槽、第二滑槽，后側板上設有第三滑槽，第一滑槽上設有活動銷，第二滑槽、第三滑槽上穿設有鎖緊件，擋板的下端鉸接在活動銷上，擋板的上端延伸出上平板的上表面；后側板的一端設有連接板，另一端設有連接孔，連接板延伸出后側板的端部，前側板的內壁設有支耳，連接板以及對應的支耳上均設有螺紋孔，連接孔與對應的連接板、支耳上的螺紋孔上穿設有螺栓。本發明明顯提高沖壓板的沖孔位置的準確度，并且，本發明的護位長度可靈活調整，安裝和維護方便，生產成本低，生產效率高。
- 專利類型發明專利
- 申請人重慶貝華科技有限公司;
- 發明人陳久江;
- 地址408400 重慶市南川區東城街道辦事處北環路8號
- 申請號CN201511018595.4
- 申請時間2015年12月30日
- 申請公布號CN105618560A
- 申請公布時間2016年06月01日
- 分類號B21D28/26(2006.01)I;B21D43/00(2006.01)I;
