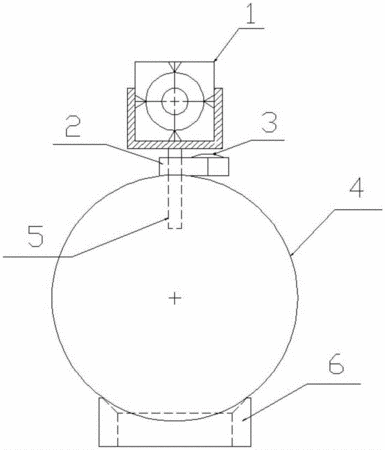

摘要:本發明公開了一種多功能三維激光掃描標靶,包括:全站儀反射板,其下端與支撐桿上端連接,用于全站儀觀測提供清晰目標;水平平臺,其設置在所述支撐桿的中部,所述水平平臺上設置有水準器;三維激光掃描球,其上端與所述支撐桿的下端連接,用于三維激光掃描儀確定所述三維激光掃描球的中心點坐標,所述三維激光掃描球的球心與所述全站儀反射板的中心高差相差固定距離;所述全站儀反射板、水平平臺、三維激光掃描球、支撐桿軸芯在同一直線上。本發明結構簡單,設計合理,使用操作方便,成本低。并且將全站儀反射板和三維激光掃描儀標靶球相結合,減小了儀器體積,方便攜帶,同時提高數據的采集效率和準確度,實用性強,便于推廣應用。
- 專利類型發明專利
- 申請人北京建筑大學;
- 發明人王國利;高威;吳貴凱;郭明;
- 地址100044 北京市西城區展覽館路1號
- 申請號CN201610013508.4
- 申請時間2016年01月08日
- 申請公布號CN105547269A
- 申請公布時間2016年05月04日
- 分類號G01C15/02(2006.01)I;G01B11/24(2006.01)I;
