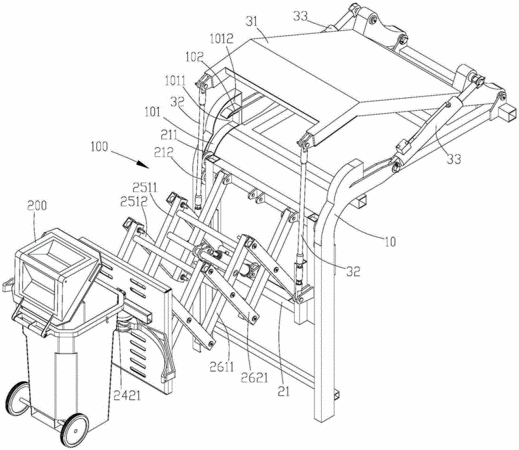

摘要:本發明公開了一種帶剪叉掛桶機構的垃圾桶翻桶裝置,包括安裝架、剪叉掛桶機構、以及垃圾桶提升與翻桶機構;剪叉掛桶機構安裝在安裝架的一側,包括座體、剪叉組件、第一油缸和掛桶組件,座體可滑動地安裝在安裝架上,剪叉組件可水平伸縮地連接在掛桶組件和座體之間,第一油缸連接于座體與剪叉組件之間以驅動剪叉組件與掛桶組件一起水平伸縮,掛桶組件用于對垃圾桶進行機械式掛架和下架,垃圾桶提升與翻桶機構安裝在安裝架上并與剪叉掛桶機構的座體連接,以驅動剪叉掛桶機構進行升降運動及翻桶作業。本發明能夠實現垃圾桶的機械掛桶和翻桶作業,以取消人力進行垃圾桶掛架下架的作業,從而減輕工人勞動強度并提高垃圾收集效率。
- 專利類型發明專利
- 申請人湖南大學科技園有限公司;
- 發明人樊若東;湯業云;張海洋;宋琪;
- 地址410000 湖南省長沙市岳麓區長沙高新技術產業開發區谷苑路186號
- 申請號CN201510992269.7
- 申請時間2015年12月25日
- 申請公布號CN105501765A
- 申請公布時間2016年04月20日
- 分類號B65F3/04(2006.01)I;
