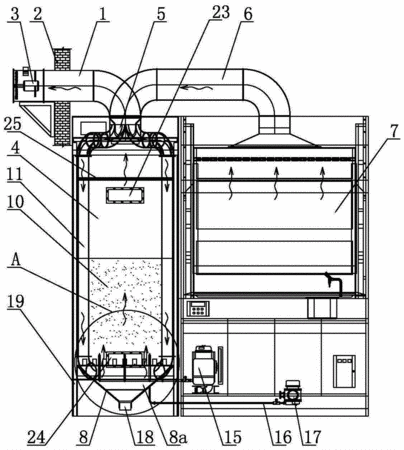

摘要:本發明公開了廢氣凈化技術領域內的一種通風柜有機廢氣凈化裝置,包括外排風管和凈化罐體,外排風管與凈化罐體的上部相連通,凈化罐體的上方對應設有異徑五通管,異徑五通管的四個下接管均對應連接有排風下行管,凈化罐體下部固定連接有廢液收集斗,凈化罐體與廢液收集斗之間經多孔承托板隔開,活性炭填料堆積在凈化罐體內部,排風下行管的下端與廢液收集斗內側集風區相連通;多孔承托板上豎直安裝有蒸汽布氣管,所述廢液收集斗內的集風區與熱風進氣管相連通,熱風進氣管的進氣口經熱風電動閥與熱風機相連接。通過蒸汽發生器對活性炭填料加熱,再經熱風機烘干,實現活性炭的原位再生,延長使用壽命,本裝置與通風柜相依布置,降低風機能耗。
- 專利類型發明專利
- 申請人揚州天輝鋼木制品工程有限公司;揚州大學;
- 發明人張鍵;居軍;周驥平;何朝龍;李躍;曹愛輝;居則易;
- 地址225000 江蘇省揚州市經濟開發區施橋工業園施沙路52號
- 申請號CN201510959611.3
- 申請時間2015年12月21日
- 申請公布號CN105477976A
- 申請公布時間2016年04月13日
- 分類號B01D53/04(2006.01)I;B01J20/34(2006.01)I;B08B15/02(2006.01)I;
