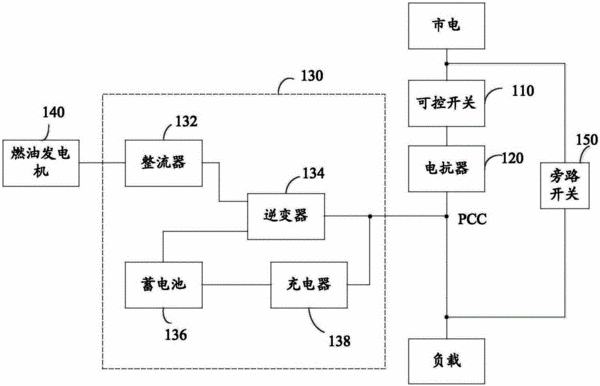

摘要:一種不間斷電源系統,包括燃油發電機、儲能逆變系統、可控開關、監測電路以及電抗器;監測電路用于在市電正常時輸出第一監測信號,在市電異常時輸出第二監測信號;可控開關用于在第一監測信號的控制下閉合,由市電經電抗器向負載供電;儲能逆變系統用于在第一可控開關閉合時根據負載電流中的諧波和無功分量輸出諧波和無功補償電流以進行諧波和無功補償;可控開關還用于在第二監測信號的控制下斷開;燃油發電機用于在可控開關斷開時開始工作,將燃油的熱能轉換為電能后輸出給儲能逆變系統;儲能逆變系統還用于在可控開關斷開時輸出電能向負載供電。上述不間斷電源系統的穩定性較好且能效指數較高。
- 專利類型發明專利
- 申請人易事特集團股份有限公司;
- 發明人張濤;徐海波;馬強;龔兵輝;郭蕾;蘇建徽;
- 地址523808 廣東省東莞市松山湖科技產業園區工業北路6號
- 申請號CN201511034539.X
- 申請時間2015年12月31日
- 申請公布號CN105471092A
- 申請公布時間2016年04月06日
- 分類號H02J9/08(2006.01)I;H02J3/01(2006.01)I;H02J3/18(2006.01)I;H02J7/34(2006.01)I;
