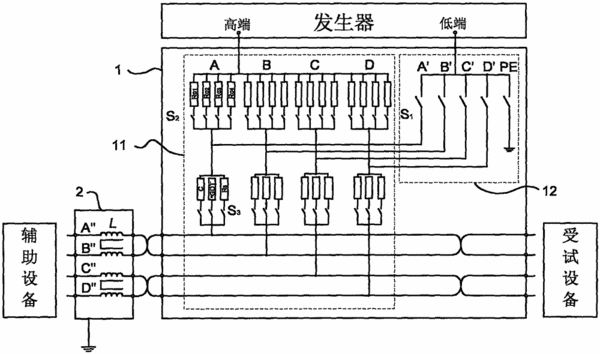

摘要：本發明公開了一種多功能耦合去耦合網絡，包括耦合電路和去耦合電路，耦合電路中設置有多路耦合高端線路以及耦合低端線路，每路耦合高端線路中串聯設置一個包括多個不同阻值的可切換式限流電阻陣列以及一個包含多種類型耦合元件的可切換式耦合器件陣列；試驗時，根據輸入波形、耦合路徑與耦合方式的不同，靈活組合耦合器件、限流電阻及耦合路徑，可實現包括浪涌波、振鈴波、阻尼振蕩波等在內的多種試驗波形信號端口的非屏蔽對稱和不對稱試驗。具有一體化程度高、成本低、操作便捷、應用范圍廣等特點。
- 專利類型發明專利
- 申請人杭州遠方儀器有限公司;
- 發明人季軍;凃辛雅;黃英;潘建根;
- 地址310053 浙江省杭州市濱江區濱康路669號
- 申請號CN201510874220.1
- 申請時間2015年12月01日
- 申請公布號CN105425074A
- 申請公布時間2016年03月23日
- 分類號G01R31/00(2006.01)I;
