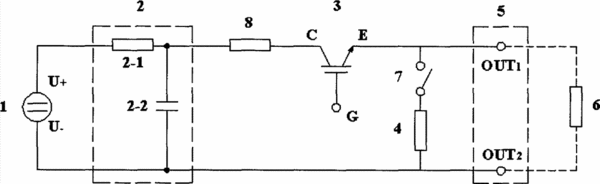

摘要：本發明公開了一種方波發生電路，包括高壓直流源、儲能電路、半導體開關、充電電阻和用于加載受試設備的脈沖輸出端，通過在脈沖輸出端上并聯充電電阻，合理選擇充電電阻的阻值，可大幅縮短半導體開關結電容的充電時間，實現下降沿陡峭的方波脈沖；同時通過控制半導體開關的閉合時間，即可輸出脈沖寬度可調且幅值平坦的高能量方波脈沖，可實現從納秒級至毫秒級的寬范圍脈沖調節，具有脈沖調節范圍寬、幅值平坦、控制方便，電路可靠等優點。
- 專利類型發明專利
- 申請人杭州遠方儀器有限公司;
- 發明人季軍;潘建根;涂辛雅;楊培芳;
- 地址310053 浙江省杭州市濱江區濱康路669號
- 申請號CN201310110838.1
- 申請時間2013年03月27日
- 申請公布號CN103236829A
- 申請公布時間2013年08月07日
- 分類號H03K3/64(2006.01)I;
