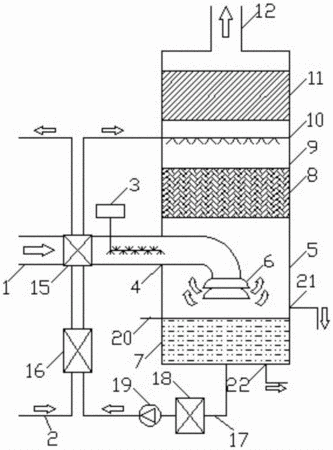

摘要:本發明涉及煙氣回收技術領域,公開了噴淋式煙氣余熱回收裝置,包括煙氣余熱深度回收單元和煙氣凈化單元,所述煙氣余熱深度回收單元包括主塔體、第一換熱器及第二換熱器,水源通過進水管分別與所述第二換熱器及第一換熱器連接,所述主塔體包括凝水收集段及噴淋換熱段,煙氣通過煙氣管道進入所述噴淋換熱段,所述第一換熱器設置于所述煙氣管道內,所述凝水收集段通過出水管與所述第二換熱器連接,所述煙氣凈化單元包括與所述煙氣管道連通的氧化裝置。本發明提供的噴淋式煙氣余熱回收裝置中設置煙氣余熱深度回收單元及煙氣凈化單元能夠對煙氣余熱進行分級回收、煙氣中污染物進行凈化,使煙氣余熱深度回收與煙氣凈化功能協同集成于一體。
- 專利類型發明專利
- 申請人北京建筑大學;
- 發明人張群力;曹明凱;張秋月;
- 地址100044 北京市西城區展覽館路1號
- 申請號CN201510680635.5
- 申請時間2015年10月19日
- 申請公布號CN105258143A
- 申請公布時間2016年01月20日
- 分類號F23J15/04(2006.01)I;F23J15/06(2006.01)I;B01D53/75(2006.01)I;B01D53/56(2006.01)I;
