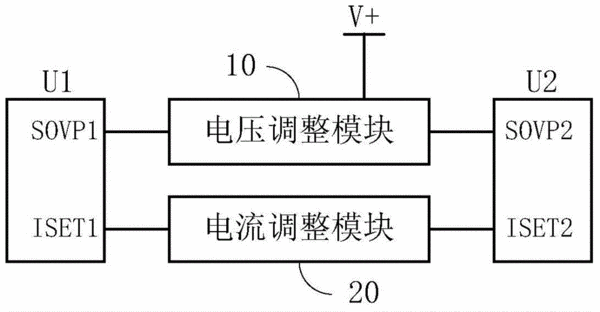

摘要：本發明適用于液晶顯示器領域，提供一種背光電壓電流調整電路及方法，通過設置有用于輸出電壓調整信號的SOVP1引腳和用于輸出電流調整信號的ISET1引腳的主控芯片、設置有與背光驅動電路的電源端連接的SOVP2引腳和用于輸入電流的ISET2引腳的恒流驅動芯片、連接在SOVP1引腳和SOVP2引腳之間的電壓調整模塊以及連接在ISET1引腳和ISET2引腳之間的電流調整模塊，來實現對背光驅動電路的背光電壓和背光電流的調整。本發明通過控制主控芯片輸出電壓調整信號和電流調整信號，即可實現對背光驅動電路電壓及電流的調整，不需要改變硬件參數，提高了背光驅動電路的兼容性。
- 專利類型發明專利
- 申請人惠科電子（深圳）有限公司;
- 發明人王智勇;王平;劉如桓;周俊強;
- 地址518000 廣東省深圳市寶安區石巖街道水田村民營工業園惠科工業園廠房1、2、3
- 申請號CN201510648405.0
- 申請時間2015年10月09日
- 申請公布號CN105225643A
- 申請公布時間2016年01月06日
- 分類號G09G3/34(2006.01)I;G09G3/36(2006.01)I;
