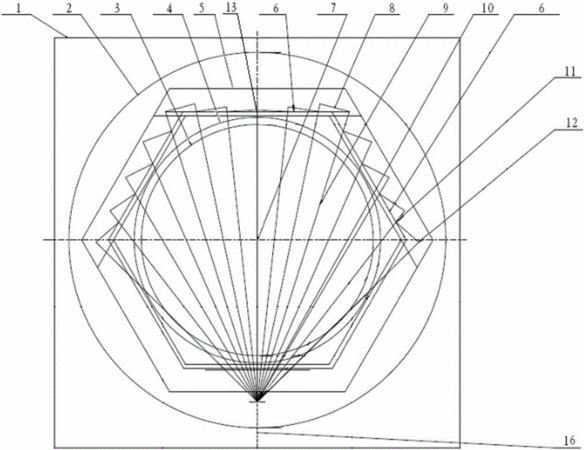

摘要：本發明涉及安檢技術領域，具體涉及一種用于CT檢測設備的探測裝置的設計方法。所述設計方法包括以下步驟：1)設計正多邊形定位線：在通道的圓周面外側設計正多邊形定位線；2)設計X射線源：將X射線源設在正多邊形定位線外，使X射線源的出射狹縫的中心軸線經過正多邊形的中心；3)設計探測器組：將若干個探測器組的一個端點，依次約束在正多邊形定位線上，使若干個探測器組和X射線源在通道兩側相向設置；4)設計探測器臂架：將若干個臂架單元按照所述正多邊形的幾何規則組合連接形成探測器臂架；5)設計前準直柵格和后準直柵格；6)設計正多邊形的探測器箱體。所述方法實現了所述探測裝置小型化，成本低，密封效果好，檢測精度高的效果。
- 專利類型發明專利
- 申請人公安部第一研究所;北京中盾安民分析技術有限公司;
- 發明人王勇;顏巧燕;韓秀華;陳力;李永清;李東;項明珠;
- 地址100048 北京市海淀區首體南路1號
- 申請號CN201510685633.5
- 申請時間2015年10月21日
- 申請公布號CN105204080A
- 申請公布時間2015年12月30日
- 分類號G01V5/00(2006.01)I;
