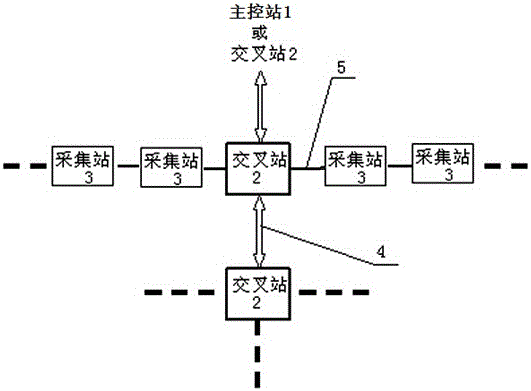

摘要:本發明公開了一種地球物理勘測采集數據的傳輸系統,包括有主控站、N個交叉站和N×M個采集站,主控站依次與N個交叉站連接,N個交叉站之間通過交叉線連接,M個采集站通過大線連接于每個交叉站的兩側。本發明采集站采用了對稱式設計,采集站不區分方向性,這對野外施工提供了極大地便利,提高了野外作業的效率;本發明的交叉站為四面對稱設計保證了交叉站和其他交叉站、主控機或采集站連接時,不用區分連接方向,可以隨意旋轉90度連接,方便了野外作業,提高了野外現場工作效率;本發明主控站本發明既可與交叉站連接,也可直接與采集站連接,采用LVDS高速差分電傳輸方式與交叉站或采集站進行通信,避免采用光纖通信時的不易維護的缺點。
- 專利類型發明專利
- 申請人合肥國為電子有限公司;
- 發明人楊陽;俞小露;胡鑫;於霞;
- 地址230088 安徽省合肥市高新區天元路3號留學生園2號樓109、111室
- 申請號CN201510631795.0
- 申請時間2015年09月29日
- 申請公布號CN105137478A
- 申請公布時間2015年12月09日
- 分類號G01V1/22(2006.01)I;
