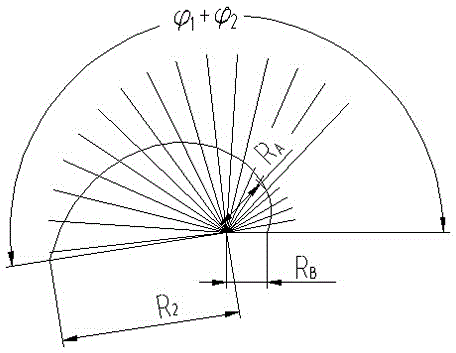

摘要:本發明公開了一種可控進口安放角圓柱形葉片的設計方法,給出了一種新型圓柱形葉片的設計繪形過程,這種新形葉片進口邊與前后蓋板交點處的葉片進口沖角都能給定,這種可控的進口安放角將降低葉片進口各處的沖擊水力損失,消除傳統圓柱形葉片水力損失較大的主要原因,達到提升葉片能量指標的目的,這種葉片結構也將改善葉片抗汽蝕能力,并擴大圓柱形葉片的應用范圍。在比轉速高達120的葉輪上使用這種葉片后,泵仍有較高的水力效率。
- 專利類型發明專利
- 申請人西華大學;成都市永益泵業有限公司;
- 發明人嚴敬;周緒成;宋文武;羅大明;符杰;
- 地址610039 四川省成都市郫縣土橋金周路999號
- 申請號CN201510527178.6
- 申請時間2015年08月25日
- 申請公布號CN105134646A
- 申請公布時間2015年12月09日
- 分類號F04D29/24(2006.01)I;
