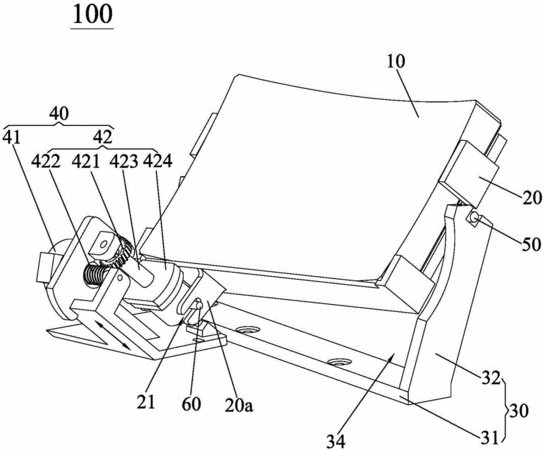

摘要：本發明公開了一種HUD圖像高度調節裝置，包括反射鏡、支撐架、直線驅動機構及承載反射鏡的框架?？蚣芾@一樞轉軸線與支撐架樞接，框架繞樞轉軸線相對支撐架做上下的旋轉，且框架開設有一長形槽孔。一頂推柱呈配合地伸入長形槽孔內并沿該長形槽孔內滑動，直線驅動機構組裝于支撐架上并與頂推柱連接，直線驅動機構驅使頂推柱在長形槽孔內滑動時頂推框架相對支撐架旋轉，由旋轉的框架帶動反射鏡跟隨該框架做同步旋轉而調節反射鏡的角度，改變光路的反射路徑，實現調整HUD圖像高度，以滿足不同身高的駕駛者在正常抬頭時的視野范圍需要，更利于駕駛者的安全駕駛，并擴大裝有HUD圖像高度調節裝置的HUD適用范圍，還有調節操作簡捷的優點。
- 專利類型發明專利
- 申請人惠州市華陽多媒體電子有限公司;
- 發明人伍少金;劉鵬;林劍偉;楊雪萌;
- 地址516005 廣東省惠州市東江高新科技產業園上霞北路1號華陽工業園B區4#樓
- 申請號CN201510412521.2
- 申請時間2015年07月15日
- 申請公布號CN105022168A
- 申請公布時間2015年11月04日
- 分類號G02B27/01(2006.01)I;
