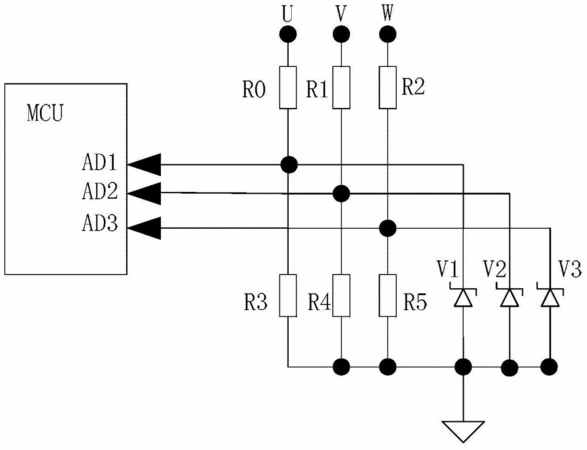

摘要：本發明涉及檢測電路。本發明針對現有技術中沒有給出具體的檢測電路的問題，提供一種反電動勢檢測電路，其特征在于，包括單片機、電動勢輸入端、電阻R0、電阻一R1、電阻二R2、電阻三R3、電阻四R4、電阻五R5、二極管一V1、二極管二V2及二極管三V3。通過電阻分壓和電壓限幅，將反電動勢轉換為與之成正比的適合單片機模數轉換的電壓，通過單片機AD轉換，采集三相反電動勢，據此計算出電機反電動勢中包含的電機轉子位置信息θ,轉子轉動頻率f以及轉子角數度ω,轉子正反轉等信息，解決啟動前由于來自外部的因素如海風等導致空調室外風機自身轉動，引起的對電機的啟動控制問題，同時，也使得電機反電動勢檢測變得簡單。適用于永磁同步直流無刷電機。
- 專利類型發明專利
- 申請人四川長虹電器股份有限公司;
- 發明人陳躍;劉海濤;劉啟武;涂小平;王聲綱;朱緋;
- 地址621000 四川省綿陽市高新區綿興東路35號
- 申請號CN201510121867.7
- 申請時間2015年03月19日
- 申請公布號CN104779850A
- 申請公布時間2015年07月15日
- 分類號H02P6/18(2006.01)I;
