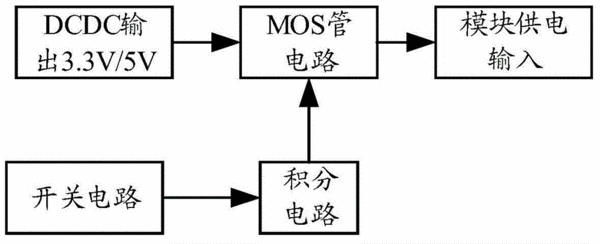

摘要：本發明涉及一種實現DCDC后端大負載模塊軟啟動的電路結構，其中包括開關電路，用以提供所述的大負載模塊的電源的上電使能信號，積分電路，用以將所述的開關電路的上電使能信號轉變成緩變信號，所述的積分電路連接于所述的開關電路和大負載模塊的MOS管電路之間，所述的積分電路包括第一電阻、第四電阻、電容器和放大器，所述的放大器的輸出端與所述的大負載模塊相連接，所述的電容器連接于所述的放大器的反向輸入端和輸出端之間。采用該種結構的實現DCDC后端大負載模塊軟啟動的電路結構，解決了大負載功能模塊上電時電源電壓拉低問題，達到軟啟動效果，通過可變電容的調節作用使得啟動時間調節方便，具有更廣泛的應用范圍。
- 專利類型發明專利
- 申請人上海華測導航技術股份有限公司;
- 發明人趙康德;張志桂;朱磊;
- 地址201702 上海市青浦區徐涇鎮高涇路599號中國北斗產業園C座2樓
- 申請號CN201510111646.1
- 申請時間2015年03月13日
- 申請公布號CN104660026A
- 申請公布時間2015年05月27日
- 分類號H02M1/36(2007.01)I;
