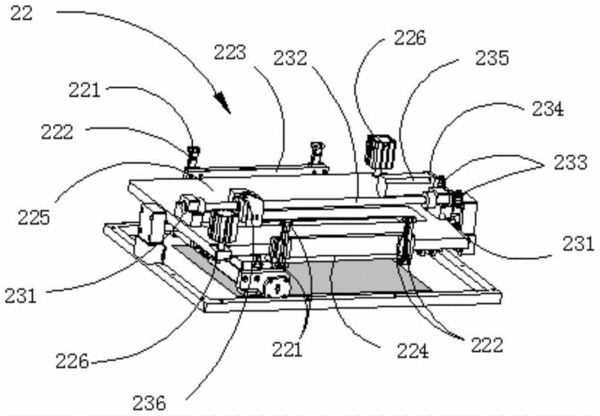

摘要:一種熱滾輪滾壓貼合裝置,包括:驅動裝置;第一貼合機構,驅動裝置驅動第一貼合機構豎直移動,第一貼合機構包括箱體、滾輪安裝平臺、第一驅動部、滾輪及加熱管,第一驅動部連接在箱體的側壁上,滾輪安裝平臺連接在第一驅動部上,第一驅動部帶動滾輪安裝平臺豎直移動,滾輪安裝在滾輪安裝平臺底部,滾輪開設中通孔,加熱管安裝在所述通孔內;及第二貼合機構,包括水平底座平臺及設置在所述水平底座平臺上的吸附板,吸附板與箱體相對設置,水平底座平臺可水平移動。采用此結構,在滾輪滾動過程中加熱管的熱量傳遞到兩基材之間的氣泡和周圍的空氣,使氣泡和空氣的氣流運動加劇,被不斷向未貼合方向趕出,完成兩小或中大基材無氣泡、平整貼合。
- 專利類型發明專利
- 申請人深圳市聯得自動化裝備股份有限公司;
- 發明人楊林;陳滔;張虎;
- 地址518100 廣東省深圳市寶安區大浪街道大浪社區同富邨工業園A區3棟1-4層
- 申請號CN201410827025.9
- 申請時間2014年12月25日
- 申請公布號CN104608456B
- 申請公布時間2017年01月11日
- 分類號B32B37/06(2006.01)I;B32B37/10(2006.01)I;B32B38/00(2006.01)I;
