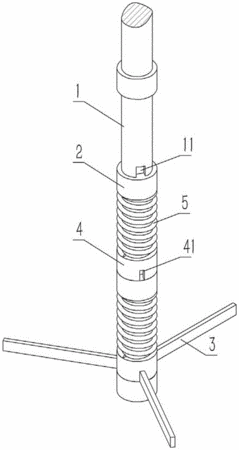

摘要:本發明公開了一種方便更換攪拌槳葉的攪拌軸結構,它包括固定連接在電機轉軸上的攪拌軸和T型的槳葉,攪拌軸上固定有若干個環形的固定臺,相鄰固定臺之間的攪拌軸上插套有壓簧和活動套,壓簧的兩端分別壓靠在活動套和固定臺上,活動套壓靠在固定臺上,所述的活動套靠近固定臺的一端面上成型有若干個插口,槳葉的葉片部插接在活動套的插口內,攪拌軸上成型有若干個槽孔,槳葉的頭部插接在攪拌軸的槽孔內。本發明固定攪拌槳葉通過插接并卡置方式代替傳統的焊接方式,從而方便取出斷裂的攪拌槳葉的根部,方便更換新的攪拌槳葉,為攪拌槳葉的維修工作帶來了便利。
- 專利類型發明專利
- 申請人煙臺史密得機電設備制造有限公司;
- 發明人穆建梅;
- 地址264006 山東省煙臺開發區A-44小區
- 申請號CN201510059216.X
- 申請時間2015年02月04日
- 申請公布號CN104607090B
- 申請公布時間2016年09月21日
- 分類號B01F15/00(2006.01)I;
