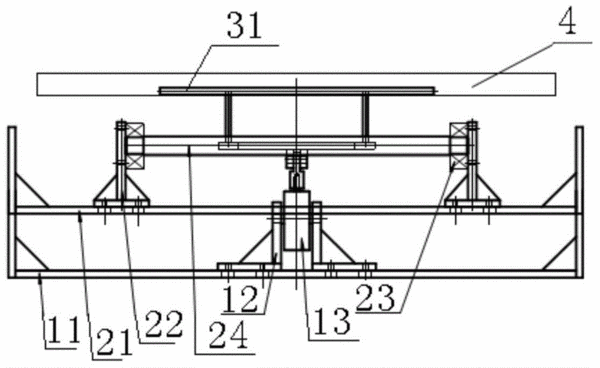

摘要:本發明公開了一種輸送輥道的前定位器,其對輸送輥道上的托盤進行定位,該前定位器包括:氣缸組件,其包括旋轉氣缸和底板,底板固定在輸送輥道的前端,底板的中間位置設有氣缸座,旋轉氣缸安裝在氣缸座上;軸承座板,其固定在底板后側的輸送輥道的兩側,軸承座板的兩端位置均設有軸承座,該兩個軸承座處于氣缸座的兩側;轉軸,其兩端分別安裝在兩個軸承座內;以及L型框架,其一端與轉軸固定,L型框架能夠圍繞轉軸轉動,L型框架的另一端設有阻擋條,L型框架的彎折處與旋轉氣缸的活塞桿固定,旋轉氣缸能夠將L型框架的阻擋條驅動至輸送輥道上的托盤處。該前定位器結構簡單,使用方便,定位精確。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人陳庚;簡太偉;張朝森;周士凱;周振瑜;莫新榮;周柏宏;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201410745440.X
- 申請時間2014年12月08日
- 申請公布號CN104477642A
- 申請公布時間2015年04月01日
- 分類號B65G47/88(2006.01)I;
