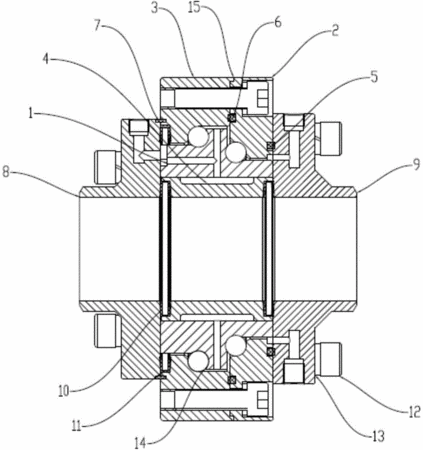

摘要：本發明公開了一種LNG加注臂用旋轉接頭。它包括一滾珠軸承，所述滾珠軸承的兩端分別固定一左端法蘭和一右端法蘭；所述滾珠軸承包括內圈、左外圈和右外圈，所述內圈與所述左外圈之間的鋼珠滾道與所述內圈與所述右外圈之間的鋼珠滾道之間為交錯設置；所述內圈內設有內襯套。與傳統的旋轉接頭相比，本發明LNG加注臂用旋轉接頭中的內襯套可左右浮動，增加了對密封圈溝槽寬度的補償量；且將外圈分為左外圈和右外圈，左外圈與右外圈之間設置了安裝限位的環槽，可保證左右滾道的同軸性；左外圈、右外圈與內圈之間的鋼珠滾道相互錯開，增加了旋轉接頭承受彎矩的能力。
- 專利類型發明專利
- 申請人中海石油氣電集團有限責任公司;武漢三江航天遠方科技有限公司;
- 發明人屈長龍;許佳偉;明紅芳;劉淼兒;宋坤;肖天成;李慶軍;朱方爽;
- 地址100028 北京市朝陽區太陽宮南街6號院中海油大廈C座
- 申請號CN201410720012.1
- 申請時間2014年12月01日
- 申請公布號CN104405982A
- 申請公布時間2015年03月11日
- 分類號F16L27/08(2006.01)I;
