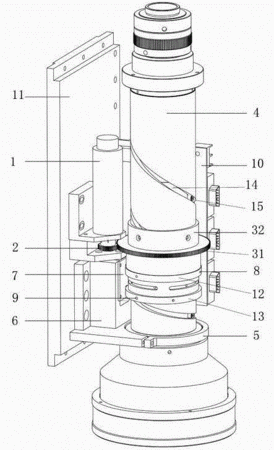

摘要：一種具備自動保護裝置的連續變倍鏡頭，涉及光學鏡頭。包括連續變倍鏡片組及鏡筒，連續變倍鏡片組配裝于鏡筒內，鏡筒及連續變倍鏡片組上制有鏡筒轉動以帶動連續變倍鏡片組沿鏡筒的軸向上下移動的配合結構，鏡筒通過齒輪組裝置由伺服電機驅動，通過轉動鏡筒實現連續變倍鏡片組的變倍；還配裝霍爾傳感器及磁鐵，當連續變倍鏡片組到達機械上限位和下限位時產生電磁感應信號，以控制服電機的運轉狀態。解決了現有技術連續變倍鏡頭的伺服電機靠碰撞限位改變運轉狀態時產生瞬間高電流的弊端，達到了保護伺服電機的作用，同時，避免了連續變倍鏡片組導釘與鏡筒槽型導軌產生過載碰撞的問題，致使變倍鏡頭組件得到保護。
- 專利類型發明專利
- 申請人東莞市普密斯精密儀器有限公司;
- 發明人周峰;黃芳林;鄧崇凱;陳博;魏榮財;
- 地址523000 廣東省東莞市東城區上橋工業大道松浪街1號
- 申請號CN201410556173.1
- 申請時間2014年10月20日
- 申請公布號CN104360454A
- 申請公布時間2015年02月18日
- 分類號G02B7/04(2006.01)I;
