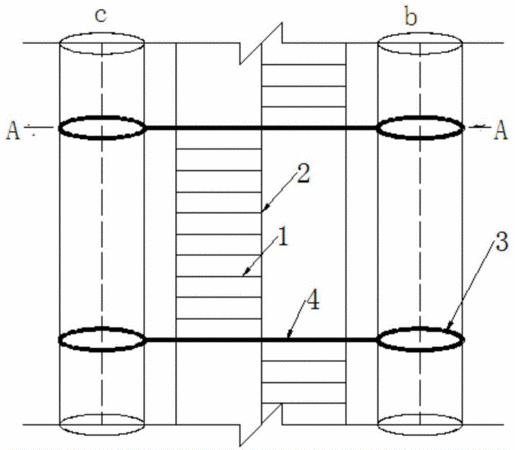

摘要：本發明公開了一種LNG儲罐內管線與垂直維修梯一體化協同工作裝置。它包括設置于LNG儲罐內的3根LNG儲罐管線和垂直維修梯；3根所述LNG儲罐管線設于LNG儲罐的罐底上，沿水平方向的連線呈三角形，且3根所述LNG儲罐管線平行排列；所述LNG儲罐管線上焊接有若干個環向連接件；3根所述LNG儲罐管線上位于同一水平面的3個所述環向連接件通過橫向連接件進行焊接連接；所述垂直維修梯設于相鄰兩個所述橫向連接件上；所述垂直維修梯包括2根平行設置的豎向拉桿和連接于所述豎向拉桿之間的若干踏步橫梁。本發明中維修梯和管線組合成一體化結構，提高了結構的安全性，減小了單根管線約束位置處的應力有利于現場施工，可節約工期。
- 專利類型發明專利
- 申請人中國海洋石油總公司;中海石油氣電集團有限責任公司;
- 發明人單彤文;屈長龍;張超;段品佳;揚帆;彭延建;陳團海;張博超;
- 地址100010 北京市東城區朝陽門北大街25號
- 申請號CN201410635243.2
- 申請時間2014年11月05日
- 申請公布號CN104358998A
- 申請公布時間2015年02月18日
- 分類號F17C1/00(2006.01)I;E06C9/02(2006.01)I;
