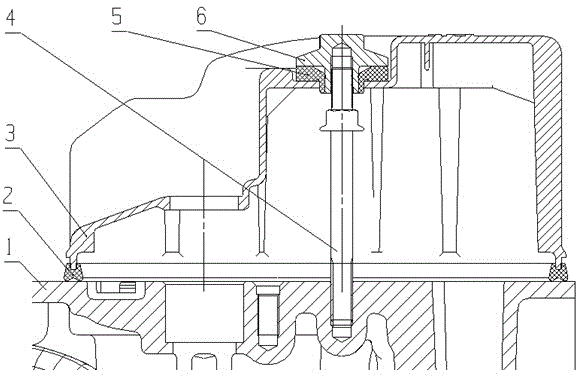

摘要:本發明公開了一種高效密封氣缸蓋罩墊片,包括氣缸蓋、氣缸蓋罩墊片、氣缸蓋罩、連接螺桿、密封圈、氣缸蓋罩螺母、橡膠硫化粘貼。特征是氣缸蓋罩墊片安裝在氣缸蓋與氣缸蓋罩的連接部位之間,氣缸蓋與氣缸蓋罩之間通過連接螺桿連接固緊,連接螺桿頂端有氣缸蓋罩螺母,氣缸蓋罩螺母卡壓在密封圈上面,密封圈卡壓在氣缸蓋罩的安裝孔環邊密封,氣缸蓋罩墊片內圈邊緣上粘附有橡膠硫化粘貼,橡膠硫化粘貼與氣缸蓋罩墊片卡壓在氣缸蓋至氣缸蓋罩之間,橡膠硫化粘貼與氣缸蓋罩墊片同體。結構簡單,制造容易,密封性好,使用壽命長,成本低,應用范圍廣。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人朱杰;
- 地址537005 廣西壯族自治區玉林市玉州區天橋西路88號
- 申請號CN201410518265.0
- 申請時間2014年10月02日
- 申請公布號CN104358875A
- 申請公布時間2015年02月18日
- 分類號F16J15/08(2006.01)I;
