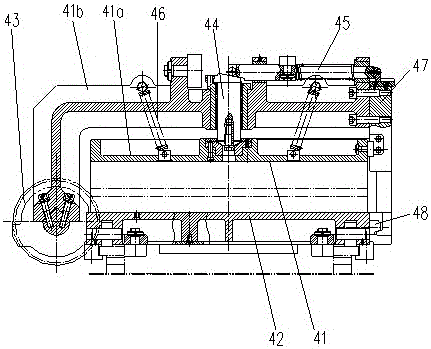

摘要:本發明公開了一種汽車空濾芯施膠發泡生產線用隨行夾具,包括轉動軸、用以安裝上模的上夾板、用以安裝下模下夾板,且上夾板、下夾板的一端鉸接在轉動軸上,轉動軸上設置有翻轉齒輪,且上夾板與翻轉齒輪固定連接,上夾板與翻轉齒輪同步轉動;所述上夾板包括連接板和連接支架,連接支架與翻轉齒輪固定連接,連接板上設置有一穿入連接支架的撞軸,連接支架上設置有起可以下壓撞軸的壓桿,所述連接板和連接支架之間通過復位彈簧連接。本發明具有結構簡單、操作方便、成本低的特點。與現有技術相比,本發明節省了勞動力,提高了生產效率,有利于提升產品質量。
- 專利類型發明專利
- 申請人上海電氣機床成套工程有限公司;
- 發明人徐明;
- 地址200041 上海市靜安區淮安路681號
- 申請號CN201410407930.9
- 申請時間2014年08月19日
- 申請公布號CN104290236B
- 申請公布時間2016年12月07日
- 分類號B29C44/34(2006.01)I;B29C33/26(2006.01)I;B29C33/28(2006.01)I;
