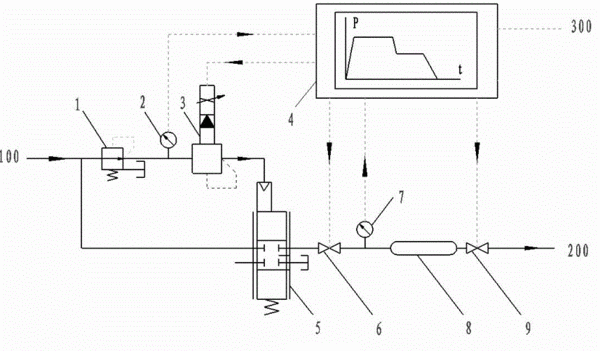

摘要：本發明涉及氣體定量輸送裝置，特別涉及一種適合小體積微發泡注塑件的超臨界流體發泡劑輸送計量裝置。本發明所述的裝置，包括減壓閥、第一壓力傳感器、比例閥、數據處理及控制系統、高壓伺服閥、第一受控截止閥、第二壓力傳感器、發泡劑儲罐、第二受控截止閥，以及連接上述部件的壓力管道和通信電線或電纜，其中，高壓伺服閥、第一受控截止閥、發泡劑儲罐、第二受控截止閥、按順序用壓力管道串聯連接，在第一受控截止閥與發泡劑儲罐之間安置第二壓力傳感器，其中，減壓閥、第一壓力傳感器與電磁比例閥按順序組合連接，電磁比例閥的出口與高壓伺服閥的先導氣體接口連接，減壓閥的進口與壓縮氣體源連接。本發明的優點是采用用定容計量的方式，通過固定發泡劑儲罐容積、溫度，控制向料筒內注入超臨界流體的起始壓力，保證每個塑化周期向料筒內注入發泡劑劑量是一穩定值，從而保證工藝的穩定性。
- 專利類型發明專利
- 申請人北京中拓機械有限責任公司;
- 發明人唐慶華;
- 地址102208 北京市昌平區回龍觀龍祥工業園3號院北京中拓機械有限責任公司
- 申請號CN201010201994.5
- 申請時間2010年06月17日
- 申請公布號CN101830049A
- 申請公布時間2010年09月15日
- 分類號B29C44/34(2006.01)I;B29C44/60(2006.01)I;B29C47/10(2006.01)I;B29C47/92(2006.01)I;
