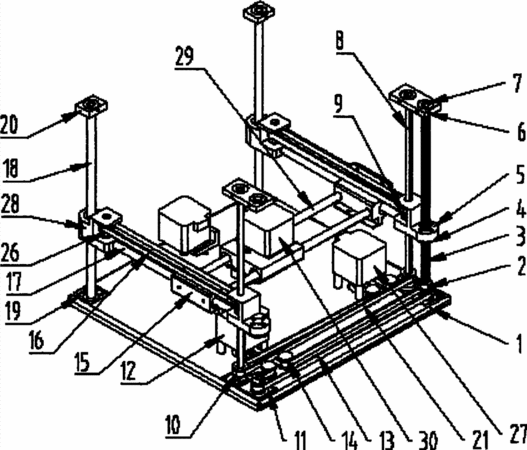

摘要：本發明公開了一種3D打印機的傳動機構。2根垂直設在底板前部的Z向導桿與前滑塊滑動連接，2根方杠與2根絲杠垂直設在底板后部，方杠穿過后支座上設有的方孔帶輪，絲杠與后支座螺接；前滑塊通過Y向導桿與后支座連接，兩側的Y向導桿通過Y向滑塊與噴頭支架連接并構成H形框架；Y向滑塊與繞在前滑塊上的前帶輪與方孔帶輪上的噴頭同步帶連接；Z向步進電機、Y向步進電機固定在底板上面；Z向步進電機通過同步帶驅動絲杠轉動并驅動后支座沿絲杠運動，帶動H形框架作Z向運動；Y向步進電機通過同步帶驅動方杠轉動，方杠通過噴頭同步帶帶動噴頭支架沿Y向導桿作Y向運動。本發明由電機控制噴頭完成上下前后左右方向的運動，使性能更加穩定。
- 專利類型發明專利
- 申請人合肥西銳三維打印科技有限公司;
- 發明人王春陽;余金湖;楊斌;呂方;
- 地址230000 安徽省合肥市高新區海棠路150號創新大廈507室
- 申請號CN201410451628.3
- 申請時間2014年09月09日
- 申請公布號CN104260345A
- 申請公布時間2015年01月07日
- 分類號B29C67/00(2006.01)I;
