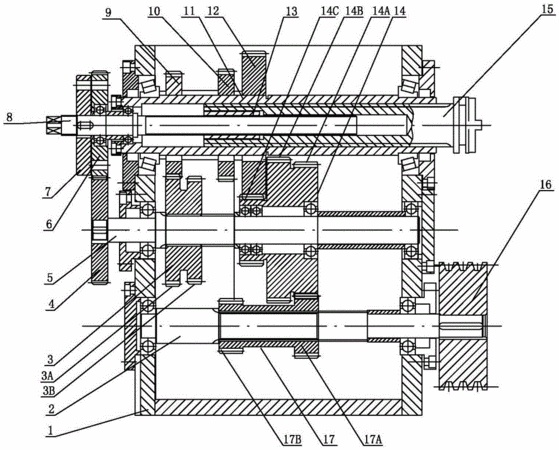

摘要：本發明涉及鏜削領域中的一種結構緊湊的鏜模專機傳動機構，輸入軸、輸出軸和過渡軸，輸入軸上滑動連接有雙聯齒輪一，過渡軸上轉動連接有三聯齒輪，過渡軸上還滑動連接有雙聯齒輪二，過渡軸的軸端固定連接有過渡齒輪；輸出軸包括與機身轉動連接內花鍵齒輪軸，內花鍵齒輪軸內軸向滑動連接有外花鍵鏜桿軸，外花鍵鏜桿軸內部固定設有螺母導套，外花鍵鏜桿軸內還設有與螺母導套配合的走刀絲杠，走刀絲杠伸出內花鍵齒輪軸的伸出端轉動連接有與過渡齒輪嚙合的傳動齒輪一，傳動齒輪一側向設有與走刀絲杠固定連接的走刀輪，并且走刀輪安裝電磁離合器控制與傳動齒輪一連接、松開，內花鍵齒輪軸外周還固定連接有傳動齒輪二、傳動齒輪三和傳動齒輪四。
- 專利類型發明專利
- 申請人江蘇揚力集團有限公司;
- 發明人徐燕;吳榮東;張慶明;吳奇;
- 地址225000 江蘇省揚州市邗江工業園揚力路99號
- 申請號CN201410426745.4
- 申請時間2014年08月27日
- 申請公布號CN104259520B
- 申請公布時間2016年09月28日
- 分類號B23B47/18(2006.01)I;
