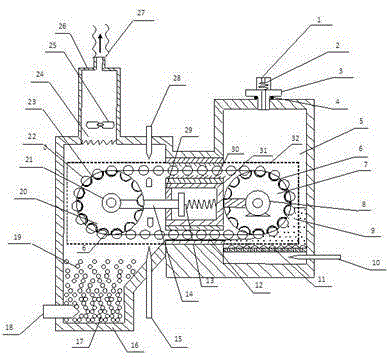

摘要：本發明提供一種水平麻窩鏈珠傳送粉塵定量霧化裝置，由粉料艙、氣混艙和麻窩鏈珠傳遞系統組成，步進電機驅動由懸臂支軸固定的主動鏈輪帶動等間距固定麻窩鏈珠的鏈珠連線順時針旋轉，選定好步進電機轉速、麻窩鏈珠間距和直徑從而精確確定好攜帶粉塵材料的容積，粉料艙內的正壓氣孔陣吹松的粉塵材料隨麻窩鏈珠轉動進入等徑傳料孔傳送到氣混艙內，氣混艙頂部和底部的上對吹噴嘴和下對吹噴嘴，對轉動的麻窩鏈珠進行高壓噴射形成霧化氣溶膠，達到精確定量傳輸粉塵材料進行粉塵氣溶膠霧化的目的，可調節流量的稀釋氣體從稀釋噴嘴噴入盛滿微重力攪勻球的攪勻底腔，將粉塵氣溶膠稀釋混勻輸送到氣溶膠旋離腔的霧化出口。本發明的有益效果是：本裝置可持續精確定量的生成粉塵氣溶膠提供給超細微粉塵粒徑檢測、大氣顆粒物研究及人類呼吸性疾病毒理等科研領域使用。
- 專利類型發明專利
- 申請人天津開發區合普工貿有限公司;
- 發明人范維林;
- 地址300020 天津市和平區新疆路9號
- 申請號CN201410517471.X
- 申請時間2014年09月30日
- 申請公布號CN104258771B
- 申請公布時間2015年12月02日
- 分類號B01F13/10(2006.01)I;B01F15/02(2006.01)I;B01F15/04(2006.01)I;B01F3/06(2006.01)I;B01J13/00(2006.01)I;
