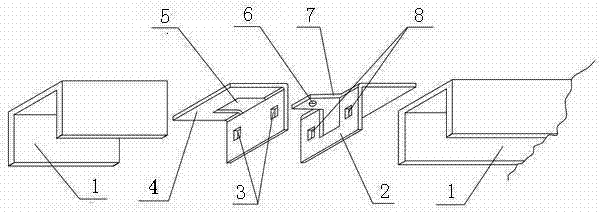

摘要:一種密集架底梁連接裝置,包括左連接件、右連接件及螺栓螺母,左連接件、右連接件均為L形,分別焊接在相鄰兩底梁的端部內側面上,左連接件及右連接件相對的面板上開有方形連接孔,右連接件的中部設有方舌,左連接件底板上切有與方舌匹配的缺口槽,方舌嵌入在缺口槽中,左連接件及右連接件相對面板上的方形連接孔用方頸螺栓、螺母固接。本發明的密集架底梁連接裝置,左連接件、右連接件焊接在密集架底梁上,左連接件、右連接件采用方舌嵌入缺口槽連接方形,且相對的面板為方頸螺栓、螺母固接,這種多點連接結構把兩個連接件牢固地固定在底梁上,使得密集架水平度高、運行平穩、剛性更強,螯合更緊湊,使用壽命大大延長。
- 專利類型發明專利
- 申請人江西卓爾金屬設備集團有限公司;
- 發明人聶建春;
- 地址331207 江西省宜春市樟樹市潭埠工業區
- 申請號CN201410482306.5
- 申請時間2014年09月22日
- 申請公布號CN104257131A
- 申請公布時間2015年01月07日
- 分類號A47B96/00(2006.01)I;
