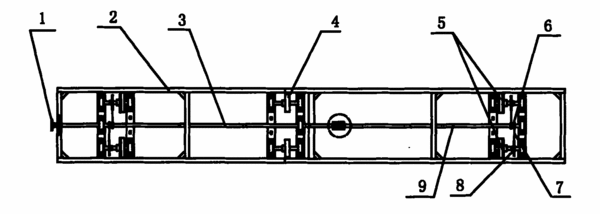

摘要：一種密集架底架傳動機構，包括驅動輪、底架、傳動軸、中輪、滾輪、鏈輪及鏈條，其特點是傳動軸由主動軸和從動軸組成，均通過軸承座固定在底架上，主動軸的一端與驅動輪相連，另一端與棱形套固接，棱形套內開有棱形空腔，從動軸的一端與棱形接頭固接，從動軸上的棱形接頭插入在棱形套內的棱形空腔中，滾輪通過輪鏈輪、鏈條及軸鏈輪與從動軸、主動軸相連。本實用新型的密集架底架傳動機構，通過采用主動軸與從動軸相配合的結構，使得機構的結構簡單化，運行更加平穩。
- 專利類型實用新型
- 申請人江西卓爾金屬設備集團有限公司;
- 發明人聶建春;
- 地址331207 江西省樟樹市潭埠工業區
- 申請號CN200920241715.0
- 申請時間2009年12月11日
- 申請公布號CN201606416U
- 申請公布時間2010年10月13日
- 分類號F16D1/10(2006.01)I;F16H7/06(2006.01)I;
