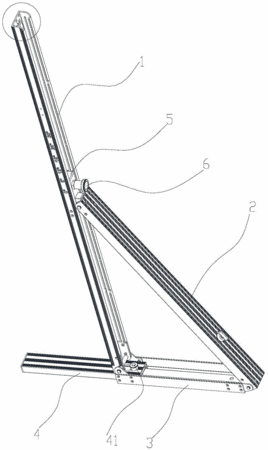

摘要：一種可調節角度的支撐機構，其包括：一主支撐件，所述的主支撐件上設有一滑道；一副支撐件，所述的副支撐件的一端鉸鏈連接于所述的主支撐件的一端端部；一滑塊，所述的滑塊安裝于所述主支撐件內的滑道；一彈性分度銷，所述的彈性分度銷安裝于所述的滑塊上；一斜支撐件，所述的斜支撐件的上端端部鉸鏈連接于所述的滑塊，另一端端部鉸鏈連接于所述副支撐件的另一端端部；其中所述的主支撐件可隨著滑塊在滑道內移動，從而改變斜支撐件的支撐位置，并且，所述的彈性分度銷可彈性的插進或退出所述的主支撐件上設有的卡槽。該發明具有結構簡單，角度調節方便，可折疊，穩定性高的優點。
- 專利類型發明專利
- 申請人深圳市創顯光電有限公司;
- 發明人郭富榮;涂江波;
- 地址518000 廣東省深圳市光明新區公明辦事處田寮社區同觀路泰嘉樂科技工業園1棟第1層、第2層
- 申請號CN201410422774.3
- 申請時間2014年08月25日
- 申請公布號CN104214492B
- 申請公布時間2017年01月11日
- 分類號F16M11/38(2006.01)I;F16M11/06(2006.01)I;F16M11/18(2006.01)I;
